技 术参数
规 格 | 说 明 | |
使用 环境 | 环境温度 | 0~50℃ |
相对湿度 | ≤85RH 避免强腐蚀气体 | |
供电电压 | 常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源 | |
功耗 | ·≤6W（AC220V 线性电源供电） ·≤6W（AC85~260V 开关电源供电） ·≤6W（DC24V 开关电源供电） | |
输入 信号 | 模拟量 | 热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等 |
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等 | ||
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω | ||
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ | ||
开关量 | 脉冲信号：波形——矩形、正弦或三角波 辐度——大于4V（或根据用户要求任定） 范围——0~10KHz（或根据用户要求任定） | |
接点信号：电接点输入信号 | ||
输出 信号 | 模拟量输出 | DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω） DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ） |
开关量输出 | 继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载） 可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V 固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调） 双向可控硅输出-SOT可控硅输出，5A/400V | |
通讯输出 | 接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 仪表内部自由设定 | |
馈电输出 | DC 24V 负载≤30mA | |
测量精度 | ±0.2%FS±1字或±0.5%FS±1字 | |
分辨率 | ±1字 | |
测量范围 | -1999~9999字 | |
显示方式 | -1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示 | |
方式 | 控制/报警方式为带回差上限或下限报警(用户可自由设定) | |
控制精度 | ±1字 | |
温度补偿 | 0~50℃数字式温度自动补偿 | |
打印控制 | 可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C | |
打印精度 | 同仪表精度 | |
参数设定 | 面板轻触式按键设定 、参数设定值断电后永久保存、参数设定值密码锁定 | |
保护方式 | 输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、 电源欠压自动复位、工作异常自动复位（Watch Dog） | |
选型表
型 号 | 代 码 | 说 明 | |||||||||||

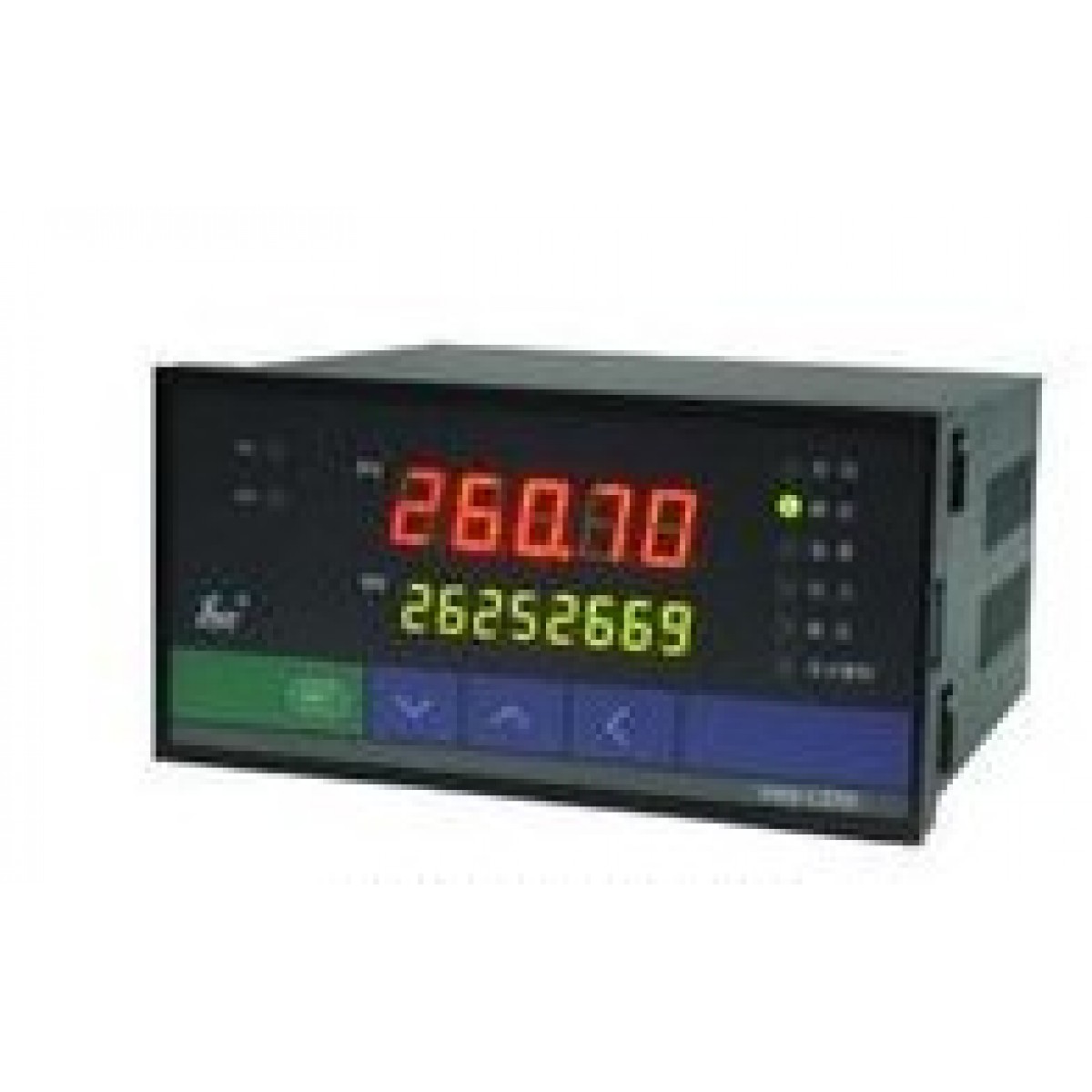

SWP-LK | □ | □□ | -□ | □ | -□ | □ | □ | -□ | □ | -□ | -□ | -□ | 5位+8位流量积算控制仪 |
外形尺寸 | 8 9 | 160×80mm,80×160mm 96×96mm | |||||||||||
控制作用 | 01 02 03 04 05 | 无补偿输入 带补偿输入 过热蒸汽带温度压力补尝-查表法 饱和蒸汽带温、压补偿-查表法 用户特定曲线补偿输入-查表法 | |||||||||||
通讯方式 | □ | 参见 “通讯方式” | |||||||||||
输出方式 | □ | 参见 “输出方式” | |||||||||||
流量信号类型 | □ | 参见 “输入类型” | |||||||||||
压力补偿类型 | □ | 参见 “输入类型” | |||||||||||
温度补尝类型 | □ | 参见 “输入类型” | |||||||||||
第一报警方式 | N H L B C D | 无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 流量定量到控制-自动启动 流量定量过程控制-自动启动 流量定量到控制-自动清零 | |||||||||||
第二报警方式 | N H L B C | 无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 流量定量到控制-自动启动 流量定量过程控制-手动启动 | |||||||||||
馈电输出 | N P 2P | 无馈电输出（可省略） 单路DC24V馈电输出 双路DC24V馈电输出 | |||||||||||
供电方式 | W T | DC24V供电 AC85-260V供电（开关电源） AC220V供电（线性电源，可省略） | |||||||||||
外形特征 | S | 竖式显示仪表 横式显示仪表（可省略） | |||||||||||
★通讯方式：
代 码 | 0 | 2 | 3 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊规格 |
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊规格 |
★输入类型：
代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 说 明 |
A | 4~20mA | -1999~99999 d | G | Pt100 | -200~650℃ | 本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
B | 0~10mA | -1999~99999 d | E | 热电偶E型 | 0~1000℃ | |
C | 1~5V | -1999~99999 d | K | 热电偶K型 | 0~1300℃ | |
D | 0~5V | -1999~99999 d | R | 用户特定 | -1999~99999 d | |
M | 0~20mA | -1999~99999 d | N | 无补偿输入 | ||
F | 脉冲 | 0~5KHz |
★通讯方式：
代 码 | 0 | 2 | 3 | 4 | 8 | 9 |
通讯方式 | 无通讯 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊规格 |
选型代码 | 0 | 2 | 3 | 4 | 5 | 8 |
输出方式 | 无输出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊规格 |
★ 输入类型：
代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320℃ | 17 | 30~350Ω | -1999~99999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊规格 | 用户待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA开方 | -1999~99999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~99999 d | 20 | 0~10mA开方 | -1999~99999 d |
05 | T | -199.9~320℃ | 13 | 0~10mA | -1999~99999 d | 21 | 1~5V开方 | -1999~99999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~99999 d | 22 | 0~5V开方 | -1999~99999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~99999 d | 23 | 全可切换输入 | 详见下表 |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~99999 d |
代码 | 输入类型 | 序号 | 输入类型 | 代码 | 输入类型 | 序号 | 输入类型 | 序号 | 输入类型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1~5V | 18 | 1~5V开方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0~5V | 19 | 0~5V开方 |
03 | K | 07 | WRe3~25 | 12 | 4~20mA | 16 | 4~20mA开方 | ||
04 | E | 08 | Pt100 | 13 | 0~10mA | 17 | 0~10mA开方 |
