一． 简介
ETCR2800B非接触式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术应用”的产品，检测仪结构严密坚固防雨防尘可安装在户外使用。检测仪采用非接触测量技术，稳定可靠，接地引下线直接穿过检测仪穿孔，绝不影响防雷接地效果和设施的正常运行。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。
ETCR2800B非接触式接地电阻在线检测仪适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；铁路设施接地；建筑接地、电气设备接地等等。配有RS232+RS485接口可组建网络系统实现实时检测、远程监测。
型号类别
型 号 | CT结构 | 量 程 | 区别说明 |

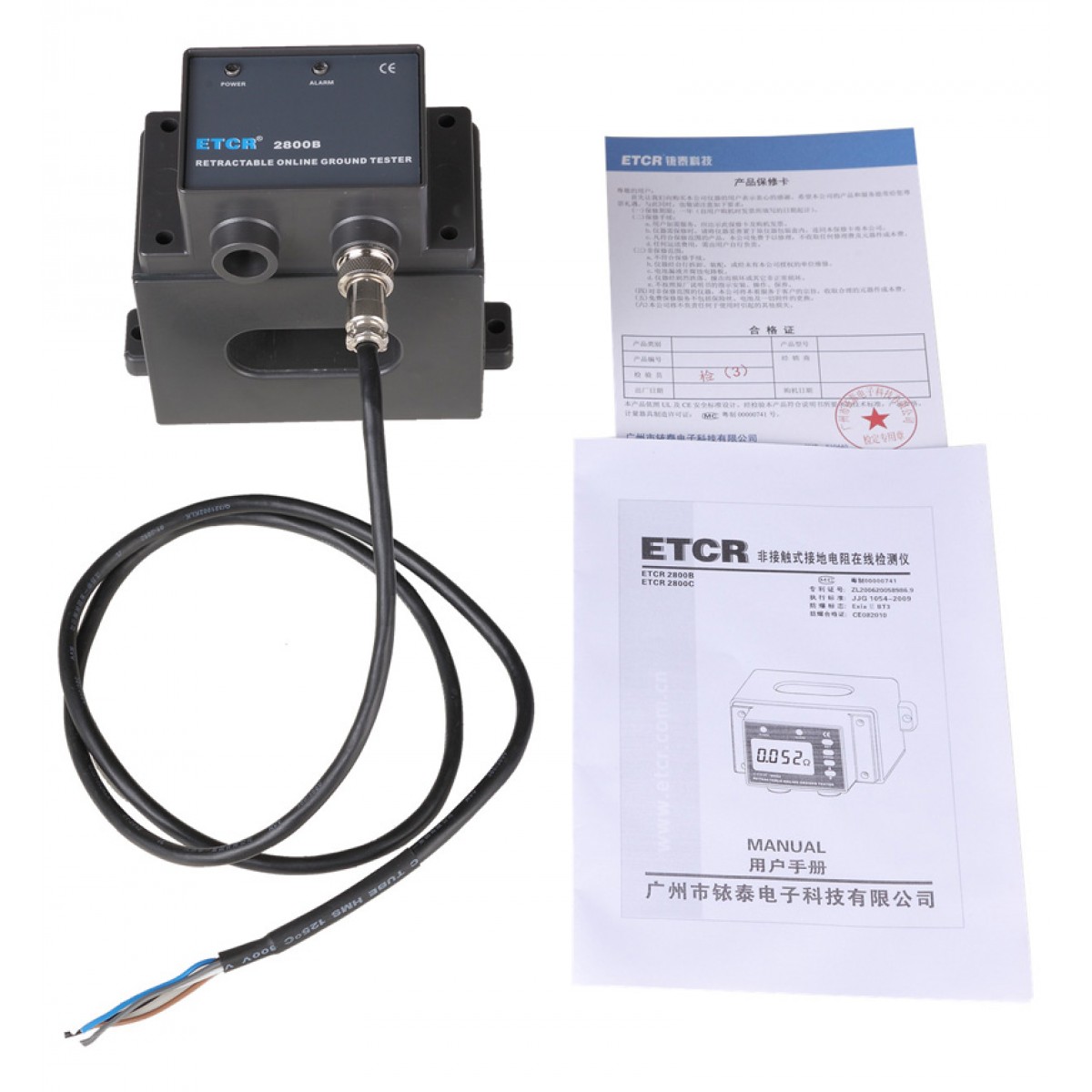

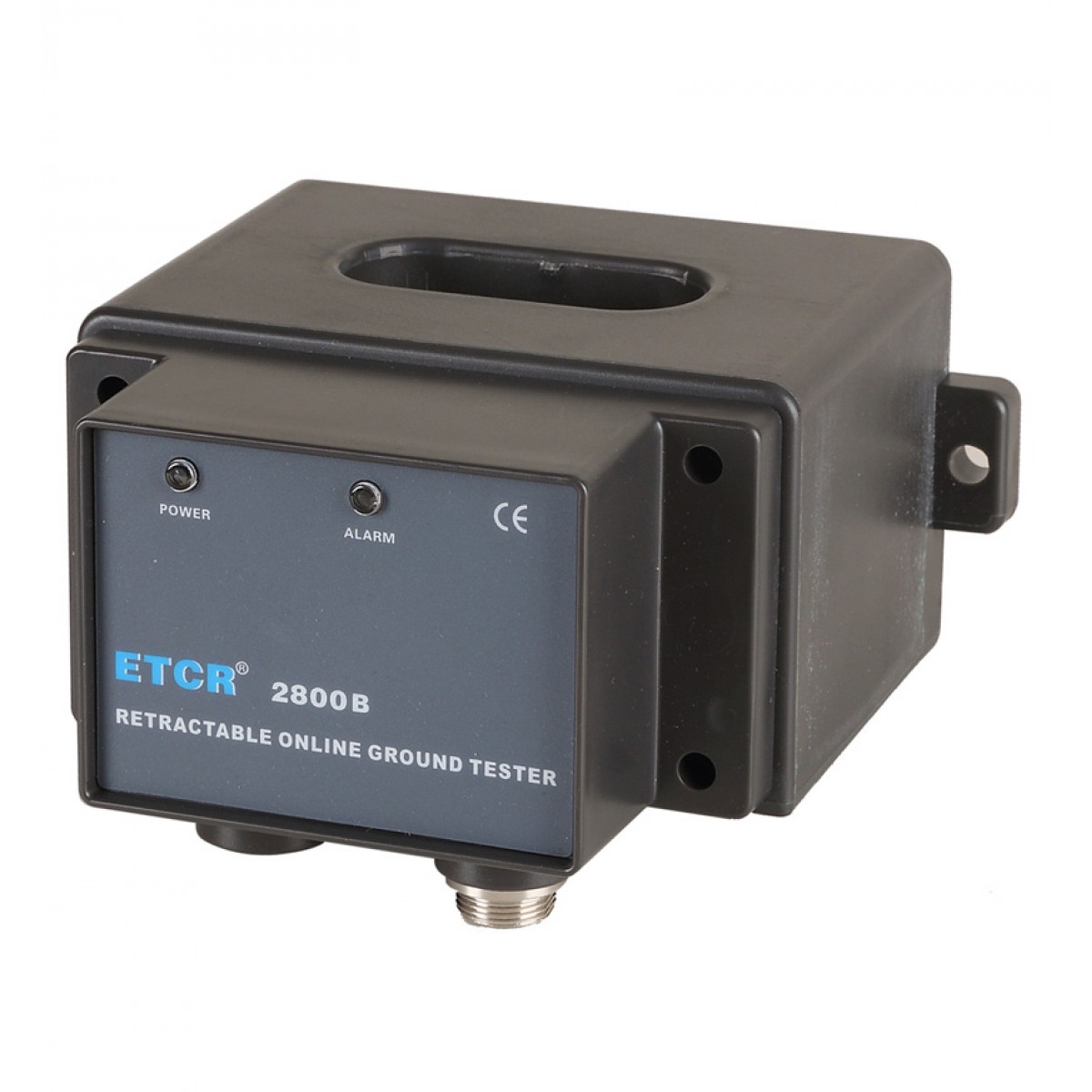

ETCR2800B | 整体式 | 0.01Ω～200Ω | 检测仪无显示屏、指示灯，需要组建网络使用 |

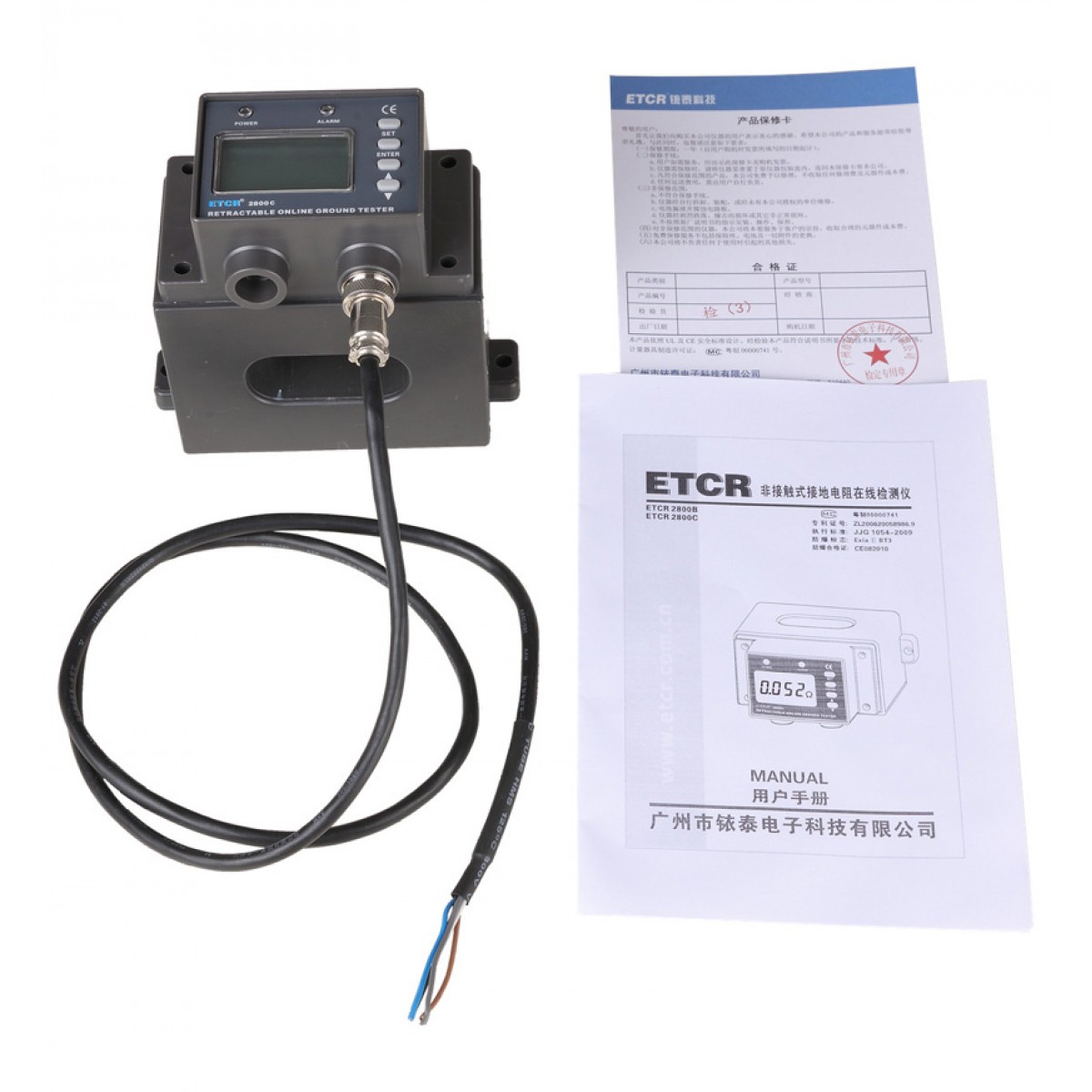

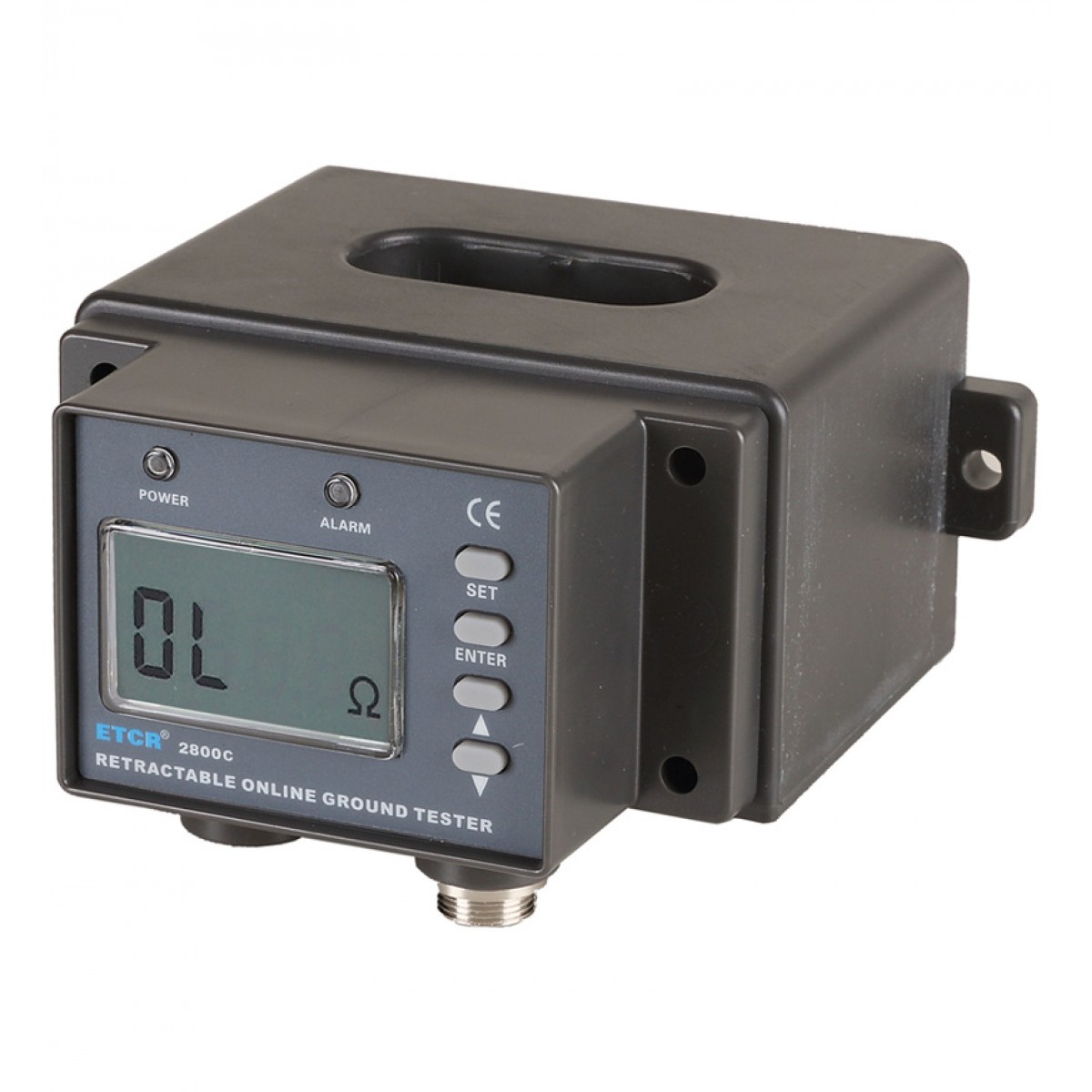

ETCR2800C | 整体式 | 0.01Ω～200Ω | 检测仪自带显示屏、报警设置、声光报警指示 |
ETCR2800KB | 开合式 | 0.01Ω～200Ω | 安装无需断开接地线。检测仪有声光报警指示 |
ETCR2800KC | 开合式 | 0.01Ω～200Ω | 安装无需断开接地线。检测仪有显示屏、报警设置，声光报警指示 |
二． 技术规格
功 能 | 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测。 |
电阻量程 | 0.01Ω～200Ω |
分 辨 力 | 0.001Ω |
显示范围 | 0.00Ω～500Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
电 源 | 6VDC～9VDC，50mA Max. |
质 量 | 检测仪：960g |
外形尺寸 | 175mm×170mm×130mm |
地线穿孔尺寸 | 60mm×30mm，闭口式(可以穿过60mmX4mm扁钢或外径Ф30mm电缆) |
安装螺丝孔尺寸 | Φ8mm |
连 接 线 | 1条，长1米(5芯线) |
单次测量时间 | 约0.5秒 |
接线标识 | 红/棕色---电源输入正； 黑色---电源输入地； 蓝色---RS485信号正； 灰色---RS485信号负； 白色---屏蔽地； (电源输入地与屏蔽地可以短路连接) |
通讯方式 | 有线网络：RS232、RS485通信协议 无线网络：RS232、RS485、GSM通信协议 |
溢出指示 | 显示值大于500Ω时，系统软件显示“OLΩ”符号 |
报警指示 | 系统软件报警指示 |
报警设置 | 系统软件设置 |
数据显示 | 系统软件显示 |
工作温湿度 | -20℃～55℃；20％RH～90％RH |
温湿度误差 | 不超过5% |
外部磁场 | ＜40A/m |
外部电场 | ＜1V/m |
安 装 | 地线穿心通过检测仪中心孔 |
安装要求 | 避免雨淋、防水浸安装 |
功 耗 | 50mA Max. |
供电方式 | 外部提供电源 |
地线干扰电流 | 应避免 |
换 档 | 全自动换档 |
防护等级 | 电路板、传感器完全封闭 |
